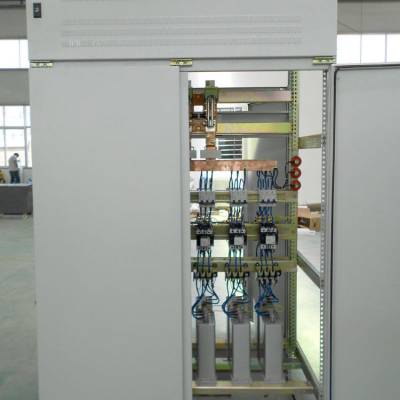

电容补偿柜可分为高压补偿和低压补偿，高压补偿系列有SZBB，本文主要讲低压SZBJ系列低压无功自动补偿成套装置主要用于低压配电室，与配电屏并列，用于集中补偿系统无功功率，提高功率因数，减少系统的无功消耗，改善电能质量。该装置可自动根据系统无功功率的变化改变补偿容量，从而达到***补偿效果。可广泛应用于冶金、矿山、建材、机械制造、轻工、化工港口等行业，尤其适用于负荷变化较大的工况。

　　随着电力系统网络中许多家庭和工业公用事业对电力需求的增长，无功功率的重要性正在增加。电力系统的稳定性和可靠性取决于无功功率管理。

　　需要以更有效，可靠和成本***方式产生能量。***电能输送方式利用FACTS（柔性AC传输系统），SVC（静态电压补偿）等技术来保持电压稳定性，高功率因数并减少传输损耗。无功功率在电力系统网络中起着至关重要的作用。

　　交流电源系统产生和消耗两种类型的电源：有功和无功功率。有功功率或有功功率是赋予任何负载的有功功率。它可以完成有用的工作，例如照明灯，旋转电机等。

　　另一方面，无功功率是虚功率或视在功率，它没有做任何有用的工作，只是在电力系统线路中来回移动。它是交流系统的副产品，由感性和容性负载产生。当电压和电流之间存在相移时，它就会存在。它以伏安无功（VAR）为单位进行测量。

　　无功功率很重要的3个原因

　　1.电压控制

　　电力系统设备设计为在额定电压的±5％范围内运行。电压电平的波动会导致各种设备出现故障。高电压会损坏绕组的绝缘层，因为低电压会导致各种设备的性能下降，例如，低照度的灯泡，感应电动机的过热等。

　　如果功率需求大于传输线提供的功率需求，则从供应线汲取的电流会增加到更高的水平，这会导致电压在接收端侧急剧下降。如果进一步降低该低压，则会导致发电机单元跳闸，电机过热和其他设备故障。

　　为了克服这个问题，应通过将无功电感器或电抗器置于传输线中来向负载提供无功功率。这些反应堆的容量取决于要提供的视在功率。

　　如果功率需求小于所提供的无功功率，则负载电压会升高到更高的水平，从而导致传输设备自动跳闸，功率因数低，各种机械设备的电缆和绕组的绝缘故障。

　　为了克服这个问题，必须补偿系统上可用的其他无功功率。各种补偿设备包括同步电容器，并联电容器，串联电容器和其他光伏系统。这些设备注入电容性无功功率，以补偿系统中的电感性无功功率。

　　从上面的讨论中，我们可以说需要视在功率来将电压电平保持在传输系统稳定性的极限内。

　　2.电气停电

　　几次电力中断，例如1978年的法国，2003年的东北国家，2012年的印度许多地区，都注意到电力系统的无功功率不足是造成电力中断的主要原因。之所以引起这种情况，是因为由于长距离传输，视在功率的需求异常高。

　　最终由于低电压而导致各种设备和发电单元的关闭。因此，为确保电气系统正常工作，必须在其中存在足够量的无功功率。

　　3.正确操作各种设备/机器

　　变压器，电动机，发电机和其他电气设备需要无功功率来产生磁通量。这是因为产生磁通量对于这些设备进行有用的工作是必需的。在上图中，红色表示无功功率，有助于在电动机中产生磁场，但会导致功率因数降低。这就是放置电容器以通过提供电容性无功功率来补偿感性无功功率的原因。

　　无功源和汇

　　连接到供电系统的大多数设备消耗或产生视在功率，但并非所有这些设备都能控制电压水平。发电厂的发电机同时产生有功功率和无功功率，而当电容器注入无功功率以维持电压水平时。下图给出了一些源和汇。

　　2种来源

　　基本上有两种类型的无功功率，即动态和静态无功功率。

　　动态无功电源

　　这些包括传输设备和装置，它们能够通过向电气系统中注入或提供足够量的无功功率来快速响应无功功率的变化。

　　主要技术参数

　　额定电压：380V、660V

　　补偿容量：按照配电容量的30％计算或根据用户的实际需求；

　　结构形式：GGD、PGL、GCS、GCK、MNS等标准柜体任选，与低压配电柜并排安装，也可按用户实际需求设计制作；

　　保护功能：过压、欠压、缺相、欠流等功能，选用功能有谐波超限、零序超限；

　　防护等级：IP20—30(由所选配电柜型确定)；

　　残留电压：施加电压断电3分钟后，降到50V以下。

　　注：可根据技术要求，特殊设计

　　雷神电气的灵活配置旨在满足除OEM定制之外的新应用（翻新）的要求。 是一种创新，经济的设备，结合了***功能，***的配置灵活性以及***全面的用户界面。它具有开放式和封闭式控制配置，可满足商业建筑和OEM部门的需求。
