继电器室、电缆室、负荷开关室(如关门后看不清机构分、合闸指示和储能指示)应

　　有照明装置。照明电源电压为AC220V，并设有专用电源开关。

　　柜上信号指示应选用节能型长寿命的LED。

　　柜门装设分、合闸按钮和远方/就地切换开关。

　　柜内应选用UL标准V。级阻燃型端子，导线应具有阻燃性能。

　　连接片(压板)使用限位型。优选绝缘型。

　　所使用的插件须有定位装置，反向时带电部分不得接触，并有方向标志。

　　负荷开关分、合闸和重合闸(包括自投)使用的负荷开关接点应并双接点。

　　开关接点不少于8对(4开4闭)，并全部引至端子排。

　　电流互感器地线须引到保护室内端子排.上接地。

　　分、合闸引线接压板上方，重合闸正极接压板上方。

　　端子排及二次插件的交、直流之间，分、合闸与正极之间，正极和负极之间必须留有

　　空挡。

　　柜内应有总量10 %的空端子供用户使用，并不少于10个。

　　继电器、仪表及操作按钮的安装位置应便于观察及操作。

　　高压开关柜验收规范 高压开关柜保护定值

　　襄阳雷神电气是电气行业的***，致力于提供高质量的解决方案，我们为您完整的驱动系统提供详细的解决方案。是***材料的专业技术团队的指导下设计和制造的，产品系列广泛用于各种工业和商业领域，并提供***的性能。

　　接线盒的安装

　　计量屏(柜、箱)内各计量点的电能表与联介接线盒相邻上下布置，联介接线盒安装在电能表的下方，

　　且与电能表安装在同一个垂直平面上，每个电能表应对应安装一个接线盒，安装在就地计量柜的接线盒受

　　到空间位置的影响，两个以上的电能表可共用一- 个接线盒。接线盒应安装端正;接线盒所有的固定孔须采

　　用镙栓固定，固定孔应采用螺纹孔或采用其他方式确保单人工作就能在屏柜正面紧固螺栓。接线盒向各方

　　向的倾斜不大于1。

　　接线盒与电能表的安装边缘间距至少150mm ，接线盒与计量屏(柜、箱)内的边缘间距至少80

　　mm

　　n，接线盒下边缘离地面距离不得小于250mm。

　　雷神电气在全国拥有庞大的工厂和服务中心网络，提供生命周期支持，是高低压产品市场的技术***。

　　雷神电气提供范围广泛的高低压产品，有助于增强电力网络的安全性，可靠性和效率，同时将对环境的影响降至较低。我们的技术优先地位继续推动超高低压电力传输等领域的发展，实现智能电网并提高生态效率。

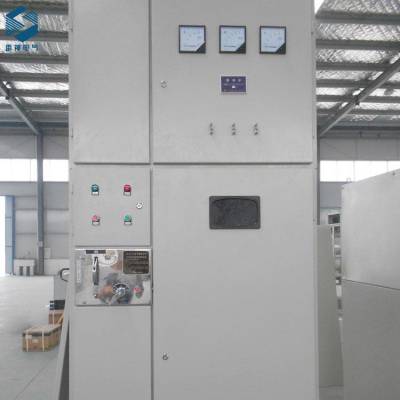

　　高压开关柜

　　电气开关设备是指用于隔离电气设备的断路器，保险丝和断路器的组合。开关设备是电气链的重要组成部分，因为它与该电源的可靠性直接相关。

　　中压开关设备可提供安全，可靠的开关和故障保护。金属封闭组件由高压开关，总线和保险丝组成，旨在满足医疗，数据中心，工业，公用事业，采矿和商业等众多行业的需求。

　　在高电压（HV）配电室中工作时，您应该知道要查找的内容。谨慎应用明智的一般和公司安全法规与程序，***集中了对在HV地区工作的任何人的风险。可以理解，需要定期测试和维护高压设备的人员应该接受实际安全程序的所有方面的培训，并具有合格的工作职责证书。此外，在可能因电弧闪光事件而引起危险的地方，应穿戴经过批准的安全服，鞋类，护目镜和安全帽。
