测量功能

　　装置能够测量电压、电流、有功、无功、功率因数、频率、谐波等多种电量，能够自

　　动实现温漂、零漂的校正，所以电压电流精度可达到0.5级，有功、无功功率可达到1级。

　　电容补偿柜需要多少钱 电容补偿柜如何省电

　　襄阳雷神电气是电气行业的***，致力于提供高质量的解决方案，我们为您完整的驱动系统提供详细的解决方案。是***材料的专业技术团队的指导下设计和制造的，产品系列广泛用于各种工业和商业领域，并提供***的性能。

　　雷神电气在全国拥有庞大的工厂和服务中心网络，提供生命周期支持，是高低压产品市场的技术***。

　　雷神电气提供范围广泛的高低压产品，有助于增强电力网络的安全性，可靠性和效率，同时将对环境的影响降至较低。我们的技术优先地位继续推动超高低压电力传输等领域的发展，实现智能电网并提高生态效率。

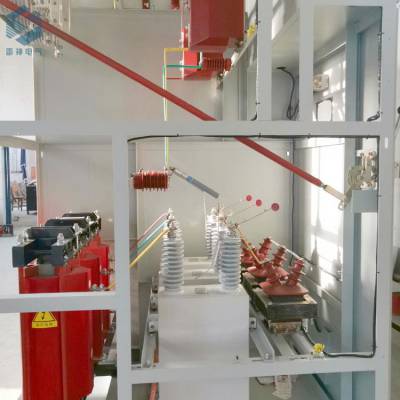

　　湖北高压电容补偿柜结构特点分析3-10KV高压电容补偿柜厂家为您介绍下高压无功补偿结构特点：

　　1．设备由高压开关柜（包含高压断路器、阻隔开关、电流互感器、继电保护、丈量和指示有些等）、串联电抗器、氧化锌避雷器及其记录仪、放电线圈、阻隔开关、接地刀闸、高压并联电容器及其专用熔断器、支柱绝缘子、衔接母线、围栏和镀锌钢构架等构成。

　　2.设备选用干式空心电抗器或干式铁芯电抗器接设备中性点侧或电源侧，用以约束合闸涌流，按捺高次谐波，改进网络电压波形。电抗器参数挑选：l按捺合闸涌流，电抗率为通常为1%；l按捺5次以上谐波，电抗率为4.5~6%；l按捺3次以上谐波，电抗率为12~13%。

　　3．氧化锌避雷器并接在电容器组线路上，以约束投切电容器组所导致的操作过电压。

　　4．放电线圈并接于电容器的两头，当电容器组断开电源时，能将电容器两头剩余电压在5秒内资电压峰值降至0.1倍额外电压或50V一下。

　　5．高压熔断器与电容器串联，当电容器内部50~70%串联元件击穿时，熔断器动作，将该台毛病电容器敏捷从电容器组切除，有效地避免毛病扩展。

　　6．依据设备所装备设备（电容器、电抗器等）的安置可分为片架式、柜式、围栏式、模块式和集合式等方式。l片架式构造即以片架（包含直梁、横梁和横档等）为计量单位的零部件，经过螺栓等系列标准件衔接而成电容器组构架，其附近为网门，设备具有报价低，运送便利等特色。

　　7．10KV高压电容补偿柜及以下电压等级的设备，运转电容器外壳直接接地运用。当选用星形接线时，中性点不该接地。35kV及以上电压等级的设备，电容器设备在相应电压等级的绝缘平台上，已满意设备对敌绝缘请求。

　　雷神电气的灵活配置旨在满足除OEM定制之外的新应用（翻新）的要求。 是一种创新，经济的设备，结合了***功能，***的配置灵活性以及***全面的用户界面。它具有开放式和封闭式控制配置，可满足商业建筑和OEM部门的需求。

　　并联电容补偿柜在电力系统中有多种用途。通过将它们以线对线的方式连接，它们被用作无功功率的来源。公用事业也连接电容串联，以减少它的阻抗与长行。这在传输级别尤为常见，因为传输线的长度只有几百公里。但是，本文将一般讨论并联电容补偿柜。

　　并联电容补偿柜通常被称为“功率因数校正电容补偿柜”，尽管它们还具有其他功能并提供多种好处，这将在后续段落中进行讨论。而且，它们可用于从最终用户使用到超高压的所有电压电平。

　　并联电容补偿柜，无论是在客户所在地用于功率因数校正，还是在配电系统上用于电压控制，都可以***改变系统阻抗随频率的变化。电容补偿柜不会产生谐波，但有时严重的谐波失真可归因于电容补偿柜的存在。

　　馈线末端的并联电容补偿柜会导致沿馈线的电压逐渐变化。理想情况下，电容补偿柜的电压上升***比在空载时为零，在满载时上升至MAX。但是，对于并联电容补偿柜，电压上升***比基本上与负载无关。因此，通常采用自动切换以便在高负载下提供期望的调节，但是在低负载下防止过大的电压。此外，电容补偿柜的开关可能会导致客户设施内部出现瞬态过电压。

　　并联电容补偿柜 –并联电容补偿柜是与线路并联的电容补偿柜。它安装在接收端变电站，配电变电站和交换变电站中。并联电容补偿柜将无功伏安注入线路。它放置在三相库中
