谐波的处理方式

　　为了减少和避免高次谐波对并联补偿装置的危害，为减少谐波电流流入电容补偿柜

　　和合闸涌流，可串适当的电抗器。其感抗值应在可能产生的任何谐波下，均使电

　　容器回路的总电抗为感抗，从而消除谐振的可能。如对6脉冲整流线路，有5

　　次以上谐波，K=4.5%~6%; 对有3次谐波的线路K=12%~ 13% ( 其中K为电抗率)

　　，电抗率一串联电抗器的阻抗值与电容补偿柜组的阻抗值之比。

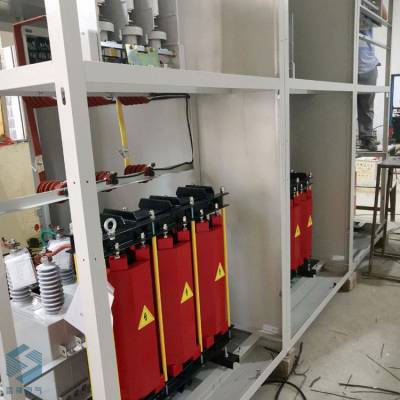

　　电抗器有铁心电抗器和空心电抗器2种，为了防止可能出现铁磁谐振，一般应

　　采用空芯电抗器。但空芯电抗器体积巨大，不宜安装在室内柜中。鉴于现

　　在铁芯电抗器器的制造工艺提高，室内柜中一般选用铁心电抗器，其产生

　　的铁磁谐振很小，对设备影响甚小。铁心电抗器宜装设于电容补偿柜组的中性点侧，

　　但现在的铁心电抗器的动热稳定电流都可以耐受，所以装在电容补偿柜组的电源侧时

　　也没有什么问题。

　　通常采用6%电抗率，接在电容补偿柜组与母线之间。

　　高压电容补偿柜价格 动态补偿电容柜电流计算

　　襄阳雷神电气是电气行业的***，致力于提供高质量的解决方案，我们为您完整的驱动系统提供详细的解决方案。是***材料的专业技术团队的指导下设计和制造的，产品系列广泛用于各种工业和商业领域，并提供***的性能。

　　雷神电气在全国拥有庞大的工厂和服务中心网络，提供生命周期支持，是高低压产品市场的技术***。

　　雷神电气提供范围广泛的高低压产品，有助于增强电力网络的安全性，可靠性和效率，同时将对环境的影响降至较低。我们的技术优先地位继续推动超高低压电力传输等领域的发展，实现智能电网并提高生态效率。

　　MV / HV电容补偿柜设计具有新趋势和采用进口原材料的技术。

　　MV / HV电容补偿柜的构造通常，在所有薄膜设计中，单相（1）或三相（3）具有单/双/三联套管终端。电容补偿柜是通过将电气退火的双面朦胧双轴取向PP膜与软退火的高纯度铝箔交错作为电极来制造的。电容补偿柜在高真空下浸渍有电子级非PCB绝缘液。

　　所有电容补偿柜要么是内部保险丝，要么是具有***内部连接放电装置的外部保险丝组件。

　　特征 ：

　　进口电级双面朦胧双轴取向PP薄膜作为电介质

　　99.9％纯铝箔作为电极

　　在高真空设备下生产的电容补偿柜可避免杂质

　　符合电气设备标准

　　损失少。

　　设计寿命三十年。

　　密闭式紧凑设计

　　抗紫外线保护的涂料。

　　适应温度-40至+50

　　特殊设计结构，符合高抗震要求。

　　瓷衬套具有较高的强度和使用寿命。

　　应用范围：

　　提高供应效率

　　改善电能质量

　　降低电力成本

　　减轻变压器负担

　　雷神电气的灵活配置旨在满足除OEM定制之外的新应用（翻新）的要求。 是一种创新，经济的设备，结合了***功能，***的配置灵活性以及***全面的用户界面。它具有开放式和封闭式控制配置，可满足商业建筑和OEM部门的需求。

　　1电压优先条件

　　按电压质量要求自动投切电容补偿柜，使母线电压始终处于规定范围。

　　2无功自动补偿

　　根据电压优先原则，依无功大小自动投切电容补偿柜组，使系统始终处于不过压、少

　　欠过补、无功损耗MIN状态。

　　3当电容补偿柜电流超过额定值的1.1-1.5倍时切除电容且报警，并有线路压降补偿

　　设计。

　　4智能控制功能

　　自动发出各动作控制指令之前，首先探询动作后可能出现的所有超限定值，减.

　　少动作次数;

　　5异常报警功能

　　当电容补偿柜控制回路动作、拒动和控制器失电等发出声光报警，显示故障部位

　　和闭锁出口;

　　6安全防护功能

　　当手动操作时，控制器自动闭锁退出控制;

　　7模糊控制技术

　　当系统处于电压合格范围的高端且在某特定环境时如何实施综控原则是该

　　系统产品设计的难点，( 由于现场诸多因素，如配置环境、受电状况、动作时间、

　　用户对动作次数的限制等)而由此弓|起的频繁动作是用户极为担忧，应用模糊控制

　　正是考虑了以上诸多因素使这一“盲区”得到合理解决。
