接地

　　开关柜应设有完善、可靠的接地系统。

　　为***维修工作人员和设备的安全，需接近或供接近的回路中所有部件(包括所有安装在开关柜上

　　的继电器、仪表等)都应事先接地，接地线应为铜导体。

　　沿所有高压开关柜的整个长度延伸方向应设有专用的接地导体(接地桩)。接地导体应是铜质的，

　　在接地故障时其电流密度规定不应超过200A/mm?，但最小截面不得小于150mm2。该接地导体应设有

　　与接地网相连的固定接地端子，并应有明显的接地标志。

　　接地回路所能承受的峰值耐受电流和短时耐受电流应与主回路相适应:专用接地导体应承受可能出

　　现的短时耐受电流。

　　高压开关柜的金属骨架及其安装于柜内的高压电器组件的金属支架应有符合技术条件的接地，且与

　　专门的接地导体连接牢固。

　　凡能与主回路隔离的每一部件均应能接地。

　　在正常情况下可抽出部件中应接地的金属部件，在试验、隔离位置或处于隔离断口规定的条件

　　( DLT 486 )，以及当回路未完全断开的任一中间位置时，均应保持良好的接地连接。

　　所有额定值、结构相同的元件，应具有互换性。

　　高压开关柜配置 高压开关柜型式试验报告

　　襄阳雷神电气是电气行业的***，致力于提供高质量的解决方案，我们为您完整的驱动系统提供详细的解决方案。是***材料的专业技术团队的指导下设计和制造的，产品系列广泛用于各种工业和商业领域，并提供***的性能。

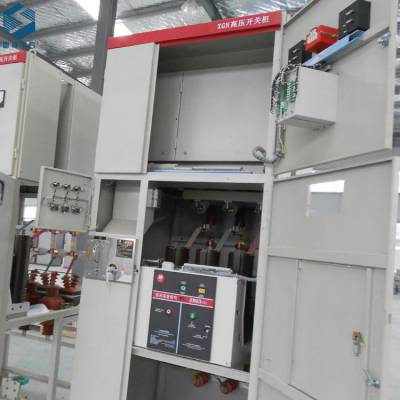

　　真空断路器

　　真空断路器为断路器与弹簧操动机构联体式结构。主回路及所有回路应为免维护型。每个断路器

　　应有--套机械联动的分合位置指示器和动作计数器，其安装位置要易于观察。断路器使用年限:***20年。

　　机械部分免维护时间不得少于3年。

　　断路器操动机构

　　操动机构应有防跳功能和自由脱扣性能。操动机构的每一部件应 为紧固结构，在必要部位使用防腐、防锈

　　材料。

　　断路器在“合"或“分”位置，机械弹簧均能储能。

　　应提供一- 个可观察弹簧状态的指示装置，为机械型。

　　采用直流电机给弹簧机构自动储能。断路器完全合闸后，机构操作弹簧应立即自动开始储能。在机构里，

　　应有--套紧急状况下的手动操作储能装置。弹簧未储能、储能完毕应有信号灯显示，并具有信号输出接点。

　　断路器及其操动机构必须牢固的安装在开关柜上，操作时产生的振动不得影响柜上的仪表、继电器等

　　设备的正常工作。

　　断路器的位置指示装置应明显，并能正确指示出它的分、合闸状态。

　　断路器的安装位置应便于检修、检查、试验和运行中的巡视。

　　对于安装在电容器开关柜内的真空断路器必须提供同型号同技术参数产品开合电容电流能力的

　　检验报告，并在出厂时通过工频电压、冲击电压、电流的老练试验，提供试验报告。该断路器在额定单个

　　电容器组的开断电流允许范围内，开断关合电容器组不能发生重击穿或重燃。

　　必须提供真空灭弧室的真空度测试报告。

　　真空断路器额定短路开断电流的开断次数: 31.5kA 及以下为30次，40kA 为20次。

　　3.5.9真空断路器电寿命: E2 级。

　　3.5.10真空断路器机械寿命: M2 级(延长的机械寿命，10000 次操作循环)。

　　配下列六种品牌之- -的真空灭弧室: a) 西门子; b)ABB ; c) 东芝; d) 西屋: e) 施耐德; f) .

　　三菱。

　　雷神电气在全国拥有庞大的工厂和服务中心网络，提供生命周期支持，是高低压产品市场的技术***。

　　雷神电气提供范围广泛的高低压产品，有助于增强电力网络的安全性，可靠性和效率，同时将对环境的影响降至较低。我们的技术优先地位继续推动超高低压电力传输等领域的发展，实现智能电网并提高生态效率。

　　雷神电气的灵活配置旨在满足除OEM定制之外的新应用（翻新）的要求。 是一种创新，经济的设备，结合了***功能，***的配置灵活性以及***全面的用户界面。它具有开放式和封闭式控制配置，可满足商业建筑和OEM部门的需求。

　　高压计用的电流、电压互感器二二次回路应一点接地。电压互感器二次回路接地点一般设在主控室内;

　　就地计量的电流互感器二次回路接地点宜设置在计量柜内的专用接地桩:非就地计量的电流互感器二次回

　　路接地点宜设置在端子箱处。

　　电能表接线、互感器二次回路的连接导线应采用单股铜芯塑料绝缘线或电缆。整个二次回路(包括电

　　缆芯线)按A相、B相、C相、中性线(N线)、接地线分为黄、绿、红、黑、黄绿相问颜色导线。

　　二次回路导线截面的选择，对整个电流二次回路，连接导线截而积应按电流互感器的二次回路计算负

　　荷确定，至少应不小于4.0mm2。对整个电压二次回路，连接导线截面应按允许的电压降计算确定，至少

　　应不小于4.0mm2 。如经计算需要使用大于4.0mm2导线的，应采用并联敷设电缆的方式增大截而。

　　非就地计量的计量装置，电能表应安装在计量屏内，计量屏的前屏门J带玻璃，前、后屏柜的i J均能

　　用钳印加封。几个电能表屏宜相邻布置。

　　安装在10kV 及以下受电客户端的计费用计量装置,应满足防窃电管理的要求，计量装置应安装在专

　　用计量柜(箱)内，也可根据供电企业营销管理的需要，采用户外杆上计量箱、变压器低压封闭套管侧安

　　装防窃电计量箱，同时，配置具备遥控抄表电子式电能表，也可配置基于公共通信网的远程在线监视终端。

　　柜(箱)体各处的]必须可以实施钳印加封，正面可通过玻璃窗方便抄读电能表和察看电能表接线，安装

　　在受电客户侧的计量柜(箱)的玻璃窗里面加焊--层不锈钢金属网，加焊的一-层不锈钢金属网应不影响抄

　　表:计量柜、计量箱内设置有铜制的接地桩。计量柜内每个计量点应具备至少能接入2个电能计量表和一

　　个接线盒的空间，接线 盒应与电能表同一个平面垂直布置，计量柜(箱)内四周必须封闭，人不能通过

　　工器具直接接触到高电压设备。

　　对谐波源用电客户，应选用受谐波分量影响小的电能表。

　　执行功率因数调整的用户，应安装能计量有功电量、感性和容性无功电量的电能计量装置:按最人需

　　量计收基本电费的用户应装设具有需最计量功能的电能表;实行分时电价的用户应装设复费率电能表

　　或多功能电能表。

　　具有正、反向送电的计量点应装设计量正向和反向有功电量以及四象限无功电量的电能表。

　　二次回路的布置

　　公司所属变电站内的各类电能计量装置:以及设计在非公司所属变电站或经互感器接入的380V及以上的

　　计费结算用的电能计量装置的电能计量二次回路，须满足使用本文技术要求的接线盒。接线盒配置参照如

　　下要求。
