无功补偿柜的安全操作规范

　　1、打开无功补偿柜前必须先断开断路器或隔离开关，让无功补偿柜的放电装置自动放电，三分钟后方可打开柜门，打开柜门后须人工放电。

　　2、无功补偿在运行中发出特殊响声是内部绝缘崩溃先兆，应立即停止运行，查找故障高压电容补偿。

　　3、无功补偿外壳膨胀是过电压引起介质分解析出气体，应立即停止运行查找故障高压电容补偿。

　　4、禁止断开后又立即投入，这样对其它用电设备和电容补偿本身会产生严重损害，一般需三分钟以上的时间间隔，对于自动投切的无功补偿柜，如果电网功率因数变化较快，应适当延长延时时间。

　　5、无功补偿柜内外均需通风良好，以延长电容使用寿命。

　　6、保持无功补偿柜表面干净，避免发生闪络事故。

　　电容补偿柜电流 380v电容补偿柜接线图

　　襄阳雷神电气是电气行业的***，致力于提供高质量的解决方案，我们为您完整的驱动系统提供详细的解决方案。是***材料的专业技术团队的指导下设计和制造的，产品系列广泛用于各种工业和商业领域，并提供***的性能。

　　雷神电气在全国拥有庞大的工厂和服务中心网络，提供生命周期支持，是高低压产品市场的技术***。

　　雷神电气提供范围广泛的高低压产品，有助于增强电力网络的安全性，可靠性和效率，同时将对环境的影响降至较低。我们的技术优先地位继续推动超高低压电力传输等领域的发展，实现智能电网并提高生态效率。

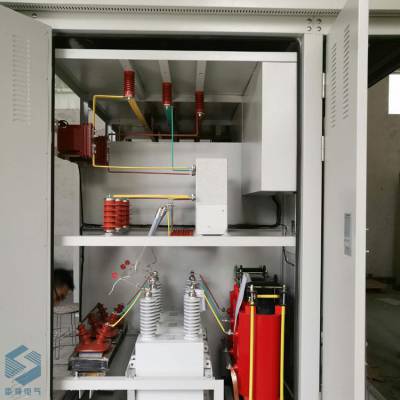

　　湖北高压电容补偿柜结构特点分析3-10KV高压电容补偿柜厂家为您介绍下高压无功补偿结构特点：

　　1．设备由高压开关柜（包含高压断路器、阻隔开关、电流互感器、继电保护、丈量和指示有些等）、串联电抗器、氧化锌避雷器及其记录仪、放电线圈、阻隔开关、接地刀闸、高压并联电容器及其专用熔断器、支柱绝缘子、衔接母线、围栏和镀锌钢构架等构成。

　　2.设备选用干式空心电抗器或干式铁芯电抗器接设备中性点侧或电源侧，用以约束合闸涌流，按捺高次谐波，改进网络电压波形。电抗器参数挑选：l按捺合闸涌流，电抗率为通常为1%；l按捺5次以上谐波，电抗率为4.5~6%；l按捺3次以上谐波，电抗率为12~13%。

　　3．氧化锌避雷器并接在电容器组线路上，以约束投切电容器组所导致的操作过电压。

　　4．放电线圈并接于电容器的两头，当电容器组断开电源时，能将电容器两头剩余电压在5秒内资电压峰值降至0.1倍额外电压或50V一下。

　　5．高压熔断器与电容器串联，当电容器内部50~70%串联元件击穿时，熔断器动作，将该台毛病电容器敏捷从电容器组切除，有效地避免毛病扩展。

　　6．依据设备所装备设备（电容器、电抗器等）的安置可分为片架式、柜式、围栏式、模块式和集合式等方式。l片架式构造即以片架（包含直梁、横梁和横档等）为计量单位的零部件，经过螺栓等系列标准件衔接而成电容器组构架，其附近为网门，设备具有报价低，运送便利等特色。

　　7．10KV高压电容补偿柜及以下电压等级的设备，运转电容器外壳直接接地运用。当选用星形接线时，中性点不该接地。35kV及以上电压等级的设备，电容器设备在相应电压等级的绝缘平台上，已满意设备对敌绝缘请求。

　　雷神电气的灵活配置旨在满足除OEM定制之外的新应用（翻新）的要求。 是一种创新，经济的设备，结合了***功能，***的配置灵活性以及***全面的用户界面。它具有开放式和封闭式控制配置，可满足商业建筑和OEM部门的需求。

　　无功补偿装置有哪些类型和特点？

　　1、同步调相机实际上是一台空载运行的同步电动机，在过励磁时可发出无功功率，欠励磁时可以吸收无功功率，调节均匀简单，其自动励磁调节装置能使同步调相机在端电压波动时自动调节无功功率，维持电压及系统的稳定，适用于大型变电站所进行集中补偿，其缺点是投资大，功率损耗大，动态响应的时间也较长，因为是旋转设备运行维护工作量也较大。这种补偿手段已显陈旧，已有逐渐被取代的趋势。

　　2、电力电容器能够补偿负荷感性无功以提高功率因数，故又称移相电容器，它常并接于6、3、10.5或35KV母线上，故又称并联电容器，在电力系统常用的无功功率补偿设备中并联电容器的费用低，有功功率损耗小，运行维护最简便，可集中安装，也可分散安装在用户处或近负荷中心的地点，实现无功就地补偿，因此应用广泛。主要缺点是电压调节效应差，不能像同步调相机那样连续调节无功功率和吸收滞后的无功功率，在系统中含有谐波时还有可能与系统发生并联谐振，使谐波放大。
